【家装干货】水电线路图应该怎么看!

发布日期:2019-08-15 00:09:40    作者:熊猫君
标签: 装修施工

判定一个装潢公司施工的好坏,不仅仅要好看,更要注重内涵。“外强中干”的房屋,想必大家都不想要把。其中“内在”中最为重要的,大概就当属水电装修了。水电装修的好坏直接关系到我们以后生活质量的好坏,坐标上海为例,下面我们了解一些上海装修施工中的水电项目。

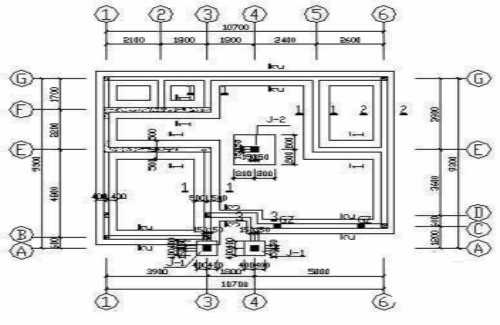

上海装修施工水路图怎么看?
先说水路走向,上海装修绝大部分的水路都是走顶,并没有走地,这也是水电装修中的一个重要方面,水管尽量走顶不走地。如果走地,以后出现漏水的情况,无法及时发现,除了给楼下的邻居会造成不便,还会给我们自己的家庭造成不便。如果水管走地,还要承受瓷砖和人在上面的压力,踩裂的可能性也很大。

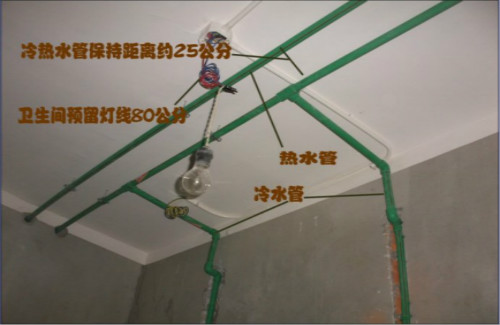

装潢公司水路施工一般左热又冷,上热下冷,途中红色走线是热水,蓝色走线是冷水。
安装好的冷热水管管头的高度应在同一个水平面上,只有这样以后安装冷热水开关才会美观。
水管铺设完成后,封槽前,要用管卡固定,水平管道管卡的间距,冷水管卡间距不大于60cm,热水管卡间距不大于25cm。

上海装修施工关于水路的其他注意事项
水管的开槽:水管的开槽深度是要有一定的讲究的,通常,冷水埋管后的批灰层要大于1cm,热水埋管后的批灰层要大于1.5cm。
水管材料:上海装修现在比较常见的家用给水管一般用PPR热熔管,密封性好,施工快。但是装潢公司一定要提醒工人施工时不要太着急,如果用力不稳,可能使管内堵塞,致使水流减小。
安装完成后:水路完工后记得要用管堵把管头堵好,以防掉进去杂物。完工后也应进行打压测试,检查水管有无渗漏情况。

上海装修施工电路图怎么看?
电路的改造实在太重要了,一旦出现问题,用电用不了,这算是轻的,因为线路发生火灾就不得了了。上海装修常常涉及到的家庭用电电路包括:强电(照明、电器用电)和弱电(电视、电话、音响、网络等)。
装潢公司走电之前,业主一定根据自身需求对电路定位好,开关、插座、灯等位置确定好,对于插座,熊猫家装的建议是越多好。
电路的布线通常采用线管暗埋的方式。管有冷弯管和PVC管两种,冷弯管可以弯曲而不断裂,是布线的很好的选择,它的转角是有弧度的,线可以随时更换,而且不用开墙。
强弱电之间的距离要保持30-50公分左右,以防串线,更不可以在同一根穿管里面。途中红色为强电、黑色为弱点。
所以管内电线都要是一个整体,不能有接头,接头只能出现在插座、开关等外露的地方。线管也尽量用整管。

上海装修施工关于电路其他事项
开槽:上海装修不论是电路还是水路,开槽都讲究横平竖直,但是墙上不允许装潢公司开横槽。
电路走地:如果有线管在地面上,需要保护起来,防止踩裂。也要标注明确位置,方便以后检修。 接

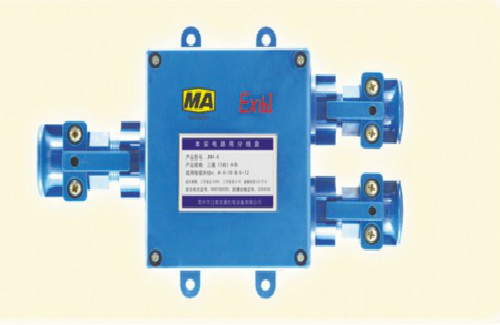

线盒:当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒。因为拆装电线时,太长或弯曲多了,线从穿线管过不去。

PS:附上24K纯干货,装潢公司水电图纸上的符号意义,正在学习的设计师和工程师们,感兴趣不妨收藏此篇。


* 水电图纸上各种符号的意义

【SC:焊接钢管 】【PC:PVC聚乙烯阻燃性塑料管 】【CT:桥架 】【MR:金属线槽 】【PR:塑制线槽 】【WC:沿墙暗敷设 】【WS(WE):沿墙明敷设 】【CC:沿顶板暗敷设 】【F:暗敷在地板内 】【CE:沿顶板明敷 】【SCE:吊顶内 】【YJV:电缆】【SYV:电视线 】【PE:接地(黄绿相兼) 】【PEN:接零(蓝色) 】【3相线(火线):A项(黄) B项(绿) C项(红) 】【KV:(电压)千伏 】【BV:聚氯乙烯单层塑料电线 】【BVV:聚氯乙烯双层塑料电线 】【MEB:总等电位 】【LEB:局部等电位 】


* 线路敷设方式代号

【PVC——用阻燃塑料管敷设】【DGL——用电工钢管敷设 】【VXG——用塑制线槽敷设】【GXG——用金属线槽敷设 】【KRG——用可挠型塑制管敷设 】


* 线路暗敷部位代号

【LA—暗设在梁内 】【ZA—暗设在柱内】【QA—暗设在墙内】【PA—暗设在屋面内或顶棚内 】【DA—暗设在地面或地板内 】【PNA—暗设在不能进入的吊顶内 】


* 照明灯具安装方式代号

【D—吸顶式 】【L—链吊式 】【G—管吊式 】【B—壁装式 】【R—嵌入式 】【BR—墙壁内安装 】


*照明灯具标注方法

【a--灯数 】【b--型号或编号】【c--每盏照明灯具的灯泡个数 】 【d--灯泡容量】【W e--灯泡安装高度】【m f--安装方式 】【L--光源种类,白炽灯或荧光灯】
